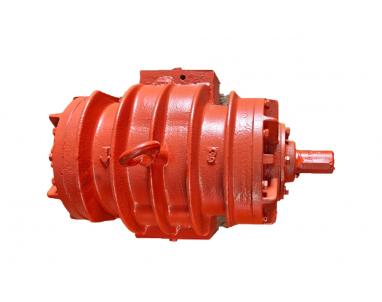

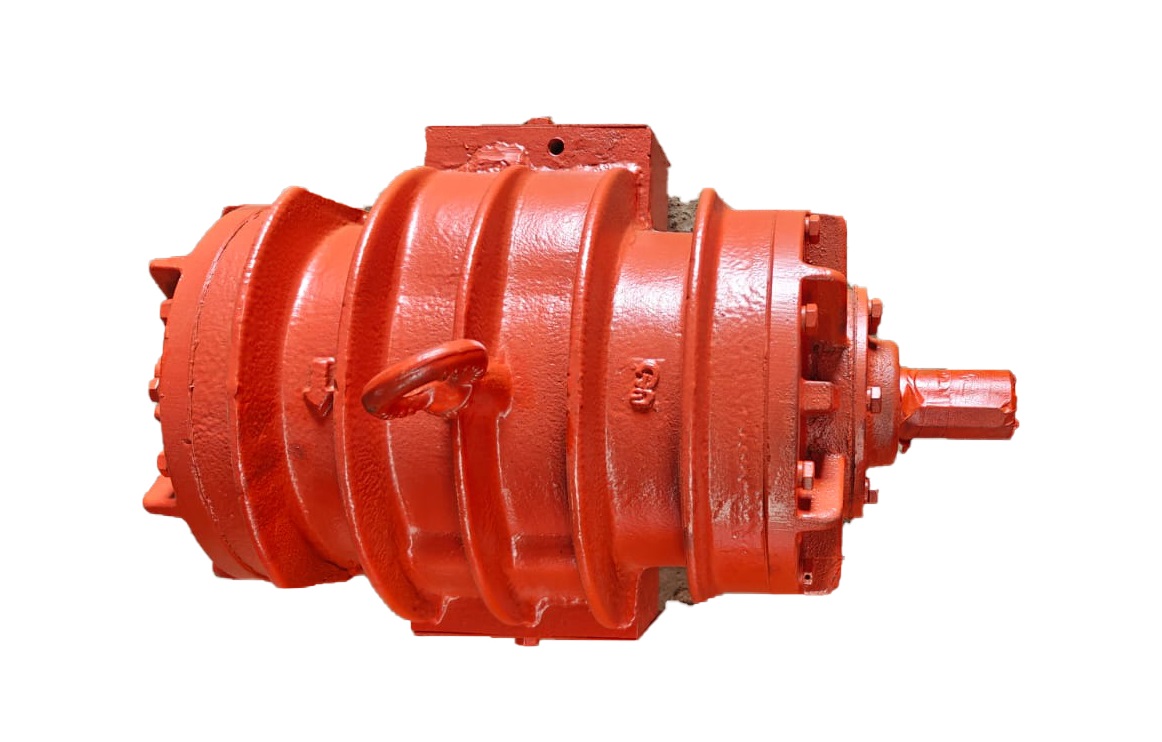

Вакуумный насос КО-503 (левого вращения)

14 400 руб

Артикул - КО-503В.02.14.100 TZ

С этим товаром покупают

Шкив КО-503
Артикул: КО-503.02.00.009-01 Z
1450
Система смазки КО-503
Артикул: КО-503В 02.14.300 Z
2500

Насос КО-503В.02.14.100 TZ вакуумный левого вращения устанавливается на ассенизаторские машины КО-503В-2 на шасси ГАЗ 53, ГАЗ 3307(бензин), ГАЗ 3309(дизель). Насос вакуумный КО-503 выполнен из чугуна, тип роторно-пластинчатый.

Как определить вращение насоса?

Вращение насоса КО-503 определяется просто. Вам в лицо смотрит выходной конец ротора (вала) куда одевается шкив. На корпусе вылита стрелка, налево направлена значит левого вращения. Соответственно против часовой стрелки. Так же насос крутится к отверстию, куда подводится капилляр системы смазки.


Принцип работы вакуумного насоса — перекачивание воздуха. Тем самым осуществляется создание вакуума в цистерне или избыточного давления. Данный насос имеет длину корпуса без крышек 275 мм. Крышки имеют буртик, в него устанавливается уплотнительное резиновое кольцо. Для смазки подшипников установлены две масленки. Для смазки лопаток резьбовое отверстие, куда вворачивается маслопровод от системы смазки.

Технические характеристики насоса:
Потребляемая мощность: N - 6 кВт.
Производительность: 240 м3/час.
Частота вращения: 1450 об/мин.
Максимальное разряжение: 0,085 МПа.
Рабочее давление: 0,06 МПа.
Масса: 90 кг.
Габаритные размеры: 280*283*470 мм.
Производитель: ОАО «КОММАШ», г. Арзамас

Назначение:
Ротационнный вакуумный насос КО-503В.02.14.100 предназначен для создания вакуума или избыточного давления в цистерне вакуумных машин КО-503В, КО-522А, КО-522Б, КО-523Б, КО-515А и их модификаций
Производительность при давлении Р=0 240 м3
Максимальное разрежение 0,085 МПа
Рабочее давление*, не более 0,04 МПа
Частота вращения ротора 1450 об/мин
Потребляемая мощность 6±0,6 кВт
Масса 90 кг
Время непрерывной работы, (в режиме вакуум), не более 1 ч
Габаритные размеры (ДхШхВ), см 45х30х30

*-Рабочее давление необходимо ограничивать предохранительным клапаном.

Насос КО-503 чертёж
                                          Насос КО-503 чертёж













Устройство и принцип работы:

Вакуум-насос состоит из ребристого чугунного корпуса, с двух сторон закрытого передней и задними крышками. Внутри корпуса находится эксцентрично расположенный ротор, который вращается на двух шарикоподшипниках, расположенных в крышках корпуса. Направление вращения вала ротора(против часовой стрелки) или правое(по часовой стрелке) в зависимости от исполнения. В роторе имеются 6 пазов вдоль всего ротора. В пазах свободно перемещаются текстолитовые лопатки. При вращении ротора лопатки вследствие центробежной силы прижимаются к внутренней поверхности корпуса насоса.

Вследствие эксцентрично расположенного ротора в корпусе между лопатками, ротором и корпусом образовались камеры, различные по объёму.

При вращении ротора лопатками из камеры "А" засасывается воздух, при этом в камере "А" образуется вакуум. Объём между лопатками уменьшается и воздух, находящийся в нём, сжимается. С левой стороны ротора (камера "Б") сжатый воздух расширяется и выбрасывается через систему трубопроводов и глушитель в атмосферу.

Смазка насоса принудительная. На насос необходимо установить систему смазки КО-522А.02.01.400 (поставляется отдельно). На корпусе крепится масляный бак, из которого масло поступает для смазки рабочих поверхностей насоса. Смазка шарикоподшипников консистентная, марка — ЦИАТИМ-221 ГОСТ 9433-80.

Количество подаваемого масла регулируется регулировочными винтами.
