Насос КО-505А.02.15.100 TZ правого вращения устанавливается на ассенизаторскую машину на базе КАМАЗ КО-505А с двумя цистернами.

Насос КО-505А.02.15.100 TZ правого вращения имеет роторно-пластинчатую конструкцию, в пазах ротора установлены текстолитовые лопатки в количестве 6 шт. Смазка вакуумного насоса осуществляется при помощи системы смазки с тремя капиллярами. Два маслопровода идут на подшипники насоса КО-505, один в полость корпуса. Служит насос для создания вакуума в цистерне, путем выкачивания воздуха из нее.

Насос КО-505А.02.15.100 TZ правого вращения. Технические характеристики насоса: Потребляемая мощность N- 8 кВт. Производительность 310 м3/час. Частота вращения 1150 об/мин. Максимальное разряжение 0,085 МПа. Рабочее давление 0,06 МПа. Масса 123 кг. Габаритные размеры 300*340*520 mm. В наличии на нашем складе.

Назначение:
Ротационный вакуумный насос КО-505А.02.15.100 TZ предназначен для создания вакуума или избыточного давления в цистернах вакуумных машин КО-505А, КО-520 и их модификаций.

Устройство и принцип работы:

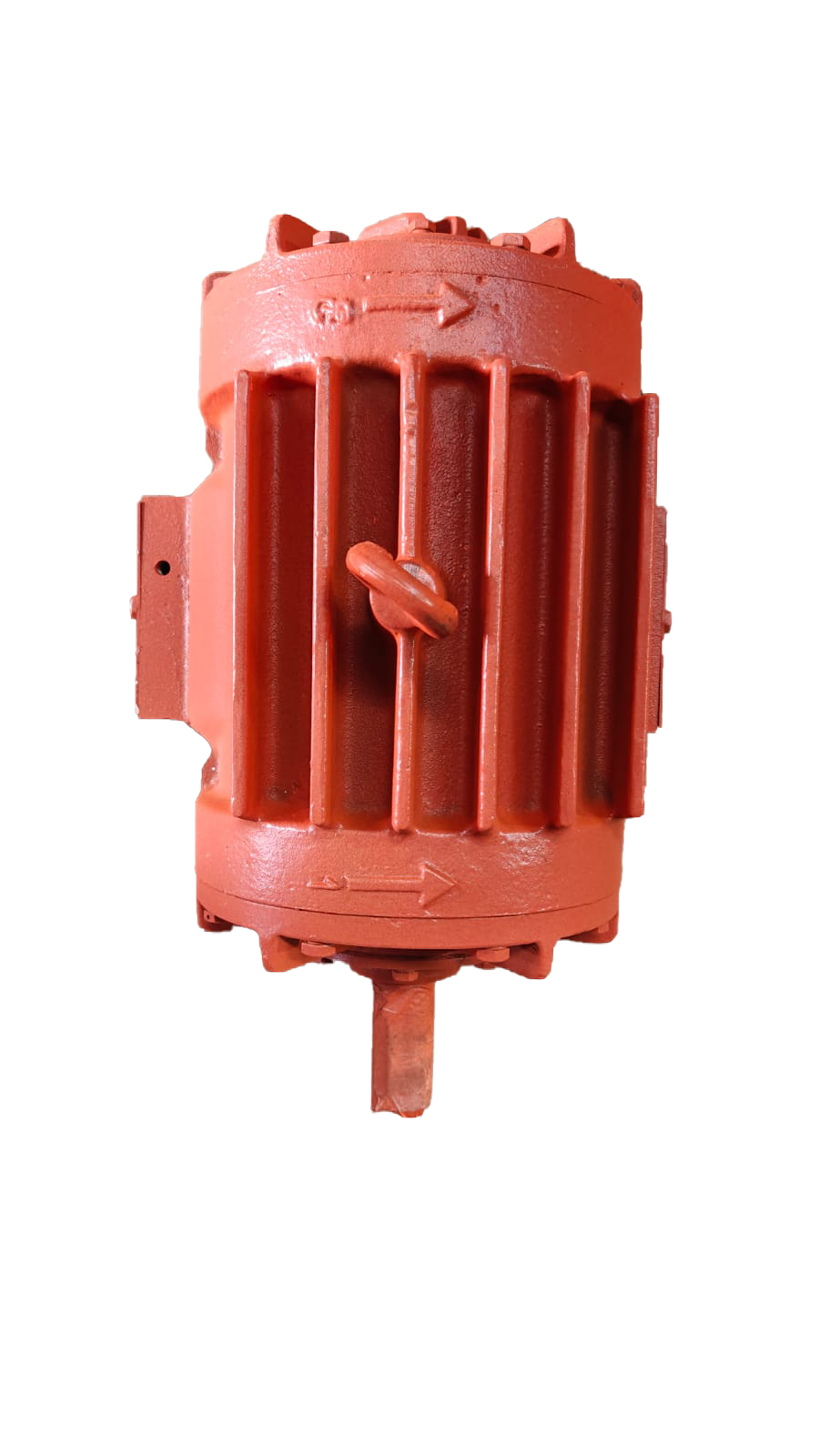

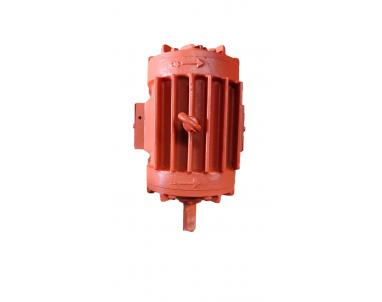

Вакуум насос состоит из ребристого чугунного корпуса, в котором на подшипниках эксцентрично установлен ротор. В роторе в пазах свободно перемещаются текстолитовые лопатки. При вращении ротора лопатки вследствие центробежной силы прижимаются к внутренней поверхности корпуса насоса. Перекачивание воздуха осуществляется вследствие изменения объёмов ячеек, образованных эксцентрично расположенным ротором, текстолитовыми пластинами, корпусом насоса и торцовыми крышками.
Смазка вакуумного насоса принудительная. На насос необходимо установить систему смазки (поставляется отдельно — варианты исполнения в зависимости от модели машины). За счёт разрежения(вакуума), создаваемого во всасывающем патрубке насоса и в полостях подшипников, компрессорное масло по трубкам через маслёнки поступает в насос, где оно распыляется и смазывает трущиеся поверхности деталей: шейки валов, шарикоподшипники, текстолитовые пластины.

Технические характеристики:

*-Рабочее давление необходимо ограничивать предохранительным клапаном
